Оклад для фальцевой кровли EBV-P

Опис

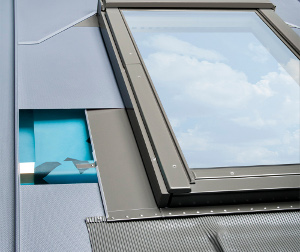

Kołnierz uszczelniający EBV-PУщільнюючий комір EBV-P забезпечує щільне з'єднання марнсардного вікна з покрівельним матеріалом з панельної бляхи. Спеціально розроблені елементи коміра EBV-P забезпечуються швидкий та естетичний монтаж дахового вікна. Був виключений трудомісткий процес підготовки монтувальником дахового вікна до монтажу. Вікно монтується на глибину V, тому воно не дуже виступає над площиною даху, що додає естетичного вигляду.


Діапазон монтажу:
15° - 90° для глибини монтажу V.
Комір для панельної бляхи доступний також в версії EBS-P для вікон для видалення диму і EBW-P для вікон-вилазів.





Будова коміра

Комір складається з чотирьох основних елементів (нижній елемент, два бічних і верхній елементи). Нижній елемент закінчується еластичним фартухом шириною 165 мм, має приклеєну знизу пластичну масу для склеювання коміра з даховим покриттям, що забезпечує щільність з'єднання. Також обладнаний елементами для відведення конденсату водяної пари з плівки первинного перекриття поза вікно.



Schemat kołnierza uszczelniający EBV-P

Елементи коміра

1 — верхній елемент коміра
2 — нижній елемент коміра з свинцевим фартухом
3 — бічні елементи
4 — елемент для відведення води
