Коміри для лускоподібних покриттів, товщиною більше 10 мм EGV

Опис

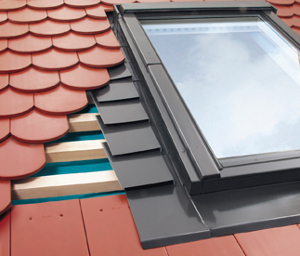

Kołnierz do pokryć łuskowych grubych EGVКомір EG дозволяє щільно поєднати вікно з лускоподібним покрівельним матеріалом таким, як: лускоподібна черепиця, яку вкладають подібно до "луски". Комір EG можна застосовувати для дахових покриттів з товщиною покриття 24 ÷ 32 мм 2 x (12 ÷ 16 мм).

Стандартно виготовляється для монтажу одного вікна в площину даху.  Виготовляється також в версії для поєднання вікон по горизонталі, вертикалі, і блочне.
Цей комір доступний в єдиній версії, що дозволяє замонтувати вікно на глибину V (0) – версія коміра EGV.



Діапазон монтажу: 25°-90°





Будова коміра

Комір складається з нижнього елемента, з бічних елементів, чия кількість залежить від висоти вікна і з верхнього елемента. Профільні бічні елементи коміра перекладається поперемінно з елементами дахового покриття і щільно прилягють до покривного матеріалу. Перший два бічні елементи виготовлні з м'якого металу, що дозволяє вигинати їх та дуже точно приєднати до дахового покриття. Нижній елемент коміра має приклеєну знизу пластичну масу для склеювання коміра з даховим покриттям, що забезпечує щільність з'єднання. Стандартно в будову коміра входить елемент для відведення конденсату водяної пари з плівки первинного перекриття поза вікно.



Schemat kołnierza do pokryć łuskowych grubych EGV

Елементи коміра

1 — нижній елемент коміра
2 — модульні бічні елементи
3 — верхній елемент коміра
4 — елемент для відведення води
5 — профіль для фіксації черепиці
