Для лускоподібних покриттів (товщиною до 10 мм) ELV, ELJ

Опис

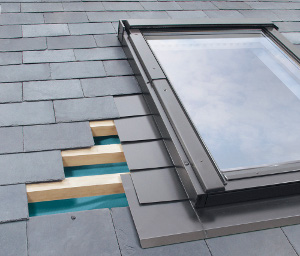

Kołnierze do pokryć łuskowych ELV, ELJКомір EL забузпечує щільне з'єднання вікна з пласкими лускоподібними даховими покриттями такими, як: руберойд,  бітумна черепиця, товщиною до 10 мм (2 шари по 5 мм). Стандартно виготовляється для монтажу одного вікна в площину даху. Також в версія для поєднання вікон в групу:

  • при монтажі на глибину V сполучення по горизонталі, вертикалі, і блочне.,
  • при монтажі на глибину J сполучення по горизонталі.

Доступні два типи коміра для монтажу вікна на дві різних глибини і площину даху V (0) і J (-3 см).
Стандартна глибина монтажу вікна з застосуванням коміру EL є V – за версією ELV.



Діапазон монтажу:
від 15° до 90° для глибуни монтажу V,
від 20° до 90° для глибини J.



Будова коміра

Комір складається з чотирьох основних елементів (нижній елемент, два бічних і верхній елементи). Бічні елементи коміра викладаються поперемінно з даховим покриттям. Нижній елемент коміра має приклеєну, з внутрішньої сторони, пластичну масу для склеювання коміра з даховим покриттям, що забезпечує щільність з'єднання. Стандартно комір обладнаний елементами призначеними для відводу конденсату водяної пари, з плівки первинного перекриття, поза вікно.Schemat kołnierza do pokryć łuskowych ELV, ELJ



Елементи коміра

1 — нижній елемент коміра
2 — модульні бічні елементи
3 — верхній елемент коміра
4 — рівчики для відводу води
