Комір для плоского металевого покриття EEV/CU, EEV/TC

Опис

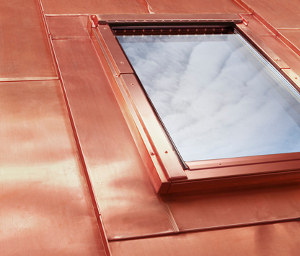

Kołnierze do blachy płaskiej EEV/CU, EEV/TCПризначені для монтажу вікна в площину даху з плоским металевим покриттям. Конструкція бічних елементів полегшує його з'єднання з покриттям. Стандартно виготовляється з міді або титано-цинку.
Стандартно виготовляється для монтажу одного вікна в площину даху. Виготовляється також в модульній версії для поєднання вікон в групу:

  • при монтажі на глибину V сполучення по горизонталі і вертикалі,
  • при монтажі на глибину J сполучення по горизонталі.



Виготовляються два типи такого коміра: для монтажу вікна на глибину V (0) і на глибину J (–3 см).
Стандартна глибина монтажу вікна з застосуванням коміра EE є V - комір EEV.


Діапазон монтажу:
від 15° до 90° для глибини монтажу V,
від 20° до 90° для глибини J.





Будова коміра

Комір складається з чотирьох основних елементів (нижнього, двох бічних і верхнього). Всі елементи мають профільне закінчення по боках, що дозволяє легко поєднати їх з пласкою бляхою. Ці елементи надійно з'єднуються з з металевим покриттям на фальцове з'єднання.



Schemat kołnierza do blachy płaskiej EEV/CU, EEV/TC

Елементи коміра

1 — нижній елемент коміра
2 — бічні елементи
3 — верхній елемент коміра
