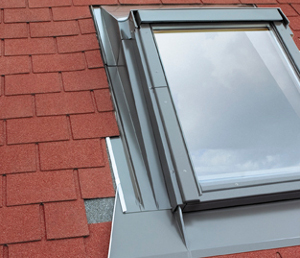

Оклады для изменения угла монтажа окна ESA, EZA-P, EHA-P

Оклад Е_А предназначен для установки окон в крышах с углом наклона от 10°. Применение такого оклада позволяет увеличить угол установки окна по отношению к скату кровли до 10°. Используется при реконструкции мансард и чердаков, способствует увеличению пространства внутри мансардного помещения и обеспечивает дополнительный обзор.

Стандартный оклад предназначен для одиночной установки в плоскость крыши. Существуют также комбинированные оклады для установки окон в горизонтальных группах.

Оклад Е_А изготавливается трех типов для установки в различные кровельные покрытия:

оклад ESA – для плоских кровельных покрытий с толщиной покрытия не более 10 мм (2 слоя по 5 мм), таких, как гибкая черепица;

оклад EZA – для профилированных кровельных покрытий с высотой профиля не более 45 мм, таких, как черепица, металлочерепица;

оклад EHA – для высокопрофилированных кровельных покрытий с высотой профиля не более 90 мм, таких, как черепица, металлочерепица.

Возможен один вариант глубины посадки окна при использовании оклада Е_А – глубина посадки «V».

Оклад Е_А предназначен для монтажа в крыше с углом наклона от 10° до 75°.

Конструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент подбирается под соответствующий тип кровельного покрытия. Конструкция верхнего и боковых элементов оклада сохраняет свободное пространство между окладом и оконным коробом, что дает возможность дополнительно утеплить приподнятые элементы оклада. Специальные уголки, входящие в комплект оклада, позволяют изменять угол наклона окна относительно плоскости крыши. Для лучшей гидроизоляции окна в комплект окладов EZA и EHA также входит водоотводящая планка, которую рекомендуется устанавливать под наклоном на высоте 30 см над окном, и специальные поролоновые клинья, защищающие кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.


Элементы оклада

1 — нижний элемент оклада с эластичным фартуком
2 — боковые элементы с утеплителем
3 — верхний элемент оклада с утеплителем
4 — кляммер
5 — водоотводящая планка
6 — защитные поролоновые клинья
