Двускатная система для плоских крыш EFR

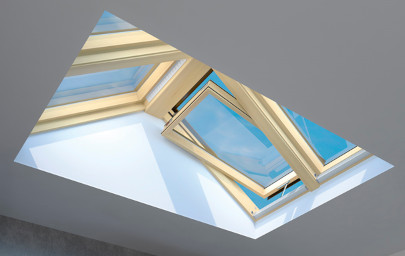

Двускатная деревянная конструкция EFR дает возможность монтироват мансардные окна в одной группе в плоской кровле. EFR обеспечивает хорошие термоизоляционные параметры. EFR монтируется в крышах с углом наклона от 0° до 15°.


Конструкция

EFR содержит основу из плиты OSB толщиной 12 мм, утепленной пенополистироловой плитой EPS 100 мм. Внутренняя стена основы покрыта плитой из фанеры, к которой можно прикрутить профиля для внутренней отделки. Расстояние между окнами в группе 40 мм. Оклад изготовлен из листа алюминиевого толщиной 0,6 мм с полиэстеровым коричнево-серым покрытием, приближенным к цвету RAL 7022.

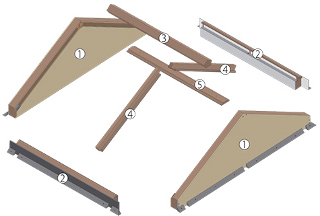

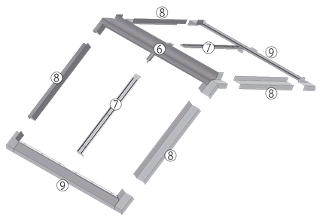

Элементы системы

1 – элемент основы оклада боковой ;

2 – элементы передней части основы оклада;

3 – балка соединяющяя ;

4 – стропила вспомогательные ;

5 – планка для внутренней отделки соединения окон;

6 – оклад верхний ;

7 – центральные водостоки, соединяющие окна;

8 – водостоки боковые;

9 – оклад нижний.
