Оклады для профилированных кровельных покрытий EZN-P EZV-P EZV-A

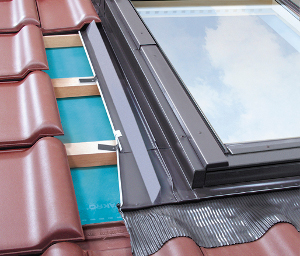

Kołnierze do pokryć falistych EZN-P EZV-P EZV-A XDPОклады EZN-P, EZV-P, EZV-A позволяют герметично соединить окно с профилированными кровельными материалами, такими как: профнастил, черепица, металлочерепица и другие типы кровли с высотой профиля до 4,5 см. Позволяют монтировать окна на различных вариантах глубины посадки в кровле: оклад EZV – глубина посадки «V», оклад EZN – глубина посадки «N».

Оклад EZV-P имеет свинцовый фартук, EZV-A  – алюминиевый фартук.

Стандартный оклад предназначен для одиночной установки окна в кровлю.

Комбинированные оклады позволяют объединять окна в группы:

—  при монтаже на глубине посадки «N» и «V» – горизонтальные, вертикальные, комбинированные группы;

Стандартное расстояние между окнами, установленными в группе, составляет 10 см.

Оклады EZN-P, EZV-P, EZV-A рекомендуется устанавливать в крыши с углом наклона от 15° до 90°.



Конструкция оклада

Оклад состоит из четырех основных элементов: верхнего, нижнего и двух боковых. Нижний элемент оклада имеет форму «фартука», выполнен из гибкого материала, имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. Благодаря своей гибкости и эластичности «фартук» легко принимает форму профиля кровельного покрытия. Для лучшей гидроизоляции окна в комплект к окладам группы EZ входит водоотводящая планка, которую рекомендуют устанавливать на расстоянии 30 см над окном под наклоном, а также специальные поролоновые клинья, которые предохраняют кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега. Schemat kołnierza do pokryć falistych EZN-P EZV-P EZV-A XDP

















Елементи коміра

1 — нижний элемент оклада с эластичным фартуком длиной 165 мм
2 — боковые элементы
3 — верхный элемент оклада
4 — кляммеры
5 — водоотводящая планка
6 — защитные поролоновые клинья
